1.1 隔离型4路网络型智能模拟量采集器LW TA7104C概述

LW TA7104C为网络型隔离智能模拟量采集器，4路电流型模拟量输入（量程为 0~20mA），采用单端输入设计。电源及RJ-45接口均加入防雷保护电路，产品稳定可靠；丰富的指示灯方便调试，运行状态一目了然；采用标准Modbus TCP协议，方便系统集成商、工程商使用；通过TCP/IP网络即可实现对远程模拟量设备的数据采集和控制。AI下层设备通常有电压变送器、电流变送器、温度计、湿度计，压力计、流量计、阀门开度、PH计、电导计等模拟量设备。

针对工业应用，RJ-45通讯接口采用光电隔离设计，避免工业现场信号对通讯接口的影响，具有良好的兼容性及稳定性；标准Modbus TCP通讯协议及常用功能码，使得用户可以更加轻松实现与SCADA软件、HMI设备及支持Modbus TCP协议的PLC等设备和系统的整合应用；提供协议和示例代码，使您的二次开发更加灵活、简便、高效。

本产品广泛应用于：医疗、工矿产品开发 ；工控教学应用远程通讯 ；机房动力环境监控；移动数据采集站 ；智能楼宇控制数据、安防工程等应用系统 ；机械、消防、石化、建筑、电力、交通等各行业TCP/IP网络工业自动化控制系统等领域。

1.2 隔离型4路网络型智能模拟量采集器LW TA7104C性能特点

 4路模拟量电流输入

 AI输入测量范围：0~20mA

 16位分辨率

 精度1‰

 AI输入通道采取单端输入

 AI输入与系统采用光电隔离

 AI通道具有防雷保护功能

 双硬件看门狗，绝不死机

 采用32位ARM嵌入式CPU，高性能低功耗

 采用Modbus TCP通信协议，支持客户端和服务器模式

 丰富的的指示灯，方便调试

 RJ-45通信接口提供防雷保护

 电源具有过流、过压、防反接及防雷保护

 宽电源电压设计

 工业级温度范围，应对严苛现场环境

 标准导轨安装或螺钉固定

1.3 隔离型4路网络型智能模拟量采集器LW TA7104C技术参数

模拟量接口

AI

4路单端输入

AI分辨率

16bit

AI量程

0~20mA

精度

1‰

采集速度

100Hz

AI输入阻抗

200Ω

防雷防护

200W

端口过压保护

30V

电源隔离度

1500V

网络通信参数

通讯接口

RJ-45

速率

10/100M自适应

通讯协议

Modbus TCP

嵌入协议

ARP，ICMP，IP，TCP，UDP，DHCP,DNS

设置方式

设置程序

防雷防护

250W

电源参数

电源规格

6-28VDC  (推荐12VDC)

功耗

60mA@12VDC

防雷防护

3000W

端口压保护

30V（可自恢复）

工作环境

工作温度、湿度

-40~85℃，5~90%RH，不凝露

储存温度、湿度

-60~125℃，5~90%RH，不凝露

其他

尺寸

87mm*58mm*26mm

保修

6年质保

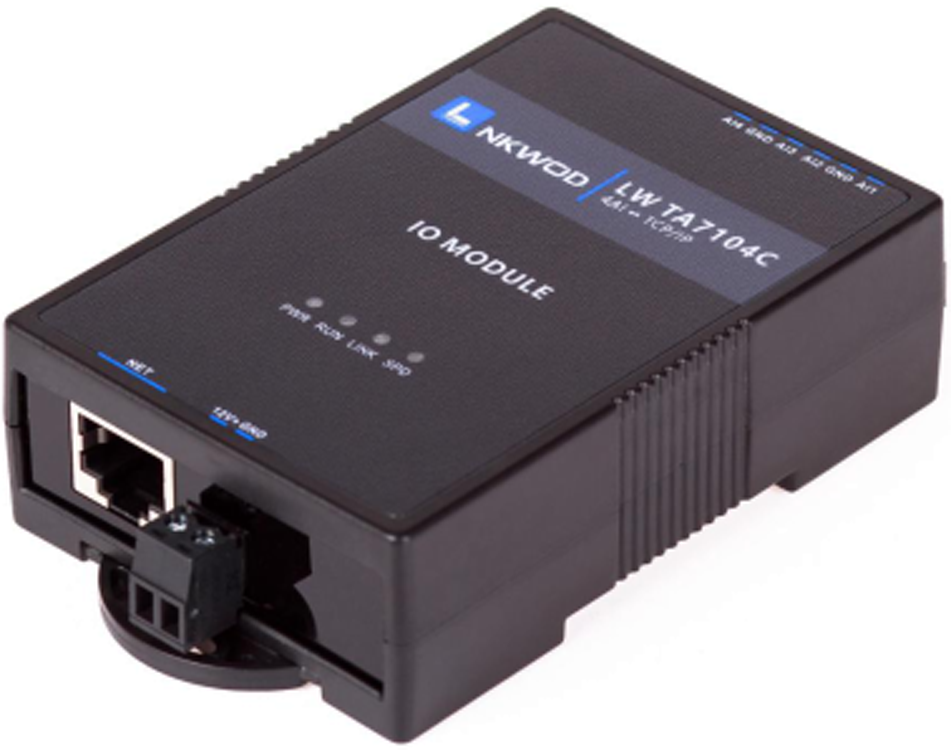

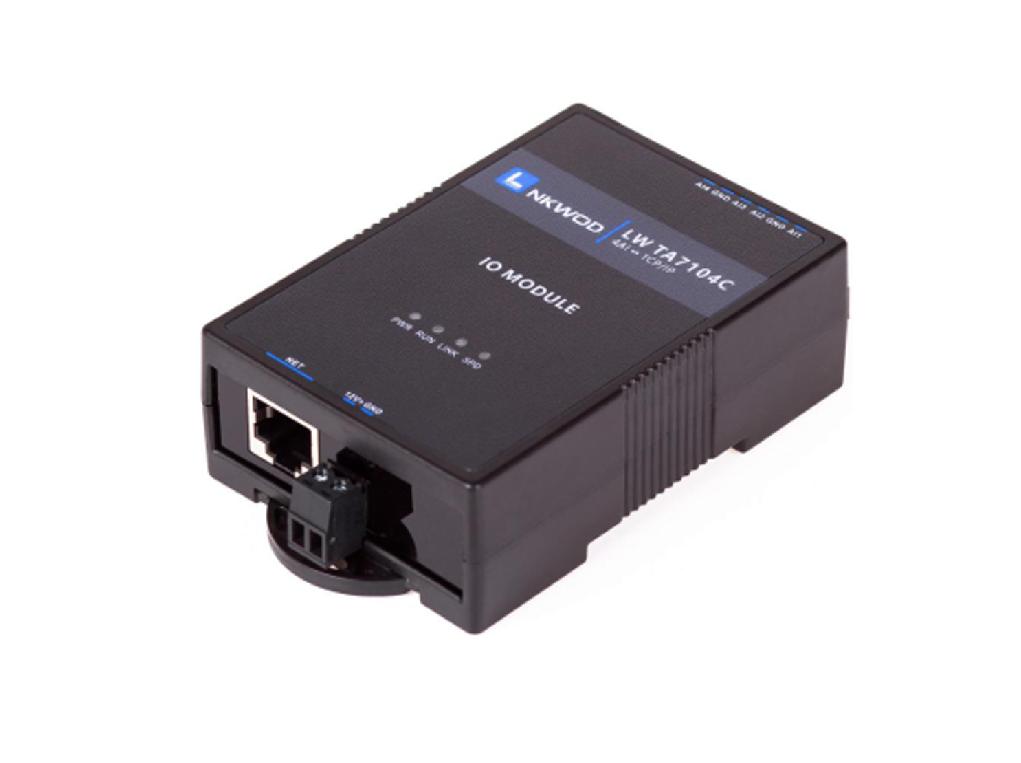

图片：
