***网络型智能数字量采集器LW N7244
***网络型智能数字量采集器LW N7244
1.1 概述
LW N7244为网络型智能数字量采集器，产品具有4路干接点数字量输入和4路C型继电器输出数字量；电源及RJ-45接口均加入防雷保护电路，产品***；丰富的指示灯方便调试，运行状态一目了然；采用标准Modbus TCP协议，方便系统集成商、工程商使用；通过TCP/IP网络即可实现对远程数字量设备的数据采集和控制。DI输入通常有接入接近开关、机械开关、按钮、继电器、光电开关、烟感、水浸、红外探测器、气体泄漏报警器等数字量开关设备；DO通常可控制继电器、接触器、SSR及电灯等负载设备。
针对工业应用，RJ-45通讯接口采用光电隔离设计，避免工业现场信号对通讯接口的影响，具有良好的兼容性及稳定性；标准Modbus TCP通讯协议及常用功能码，使得用户可以更加轻松实现与SCADA软件、HMI设备及支持Modbus TCP协议的PLC等设备和系统的整合应用；提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
本产品***应用于：医疗、工矿产品开发 ；工控教学应用远程通讯 ；机房动力环境监控；移动数据采集站 ；智能楼宇控制数据、安防工程等应用系统 ；机械、消防、石化、建筑、电力、交通等各行业TCP/IP网络工业自动化控制系统等领域。
1.2 性能特点
-
4路干接点数字量输入（DI）
-
4路C型继电器输出（DO）
-
DI输入范围：0~5V
-
DO输出：3A，250VAC
-
双硬件看门狗，绝不死机
-
采用32位ARM嵌入式CPU，***低功耗
-
采用Modbus TCP通信协议，支持客户端和服务器模式
-
丰富的的指示灯，方便调试
-
RJ-45通信接口提供防雷保护
-
电源具有过流、过压、防反接及防雷保护
-
宽电源电压设计
-
工业级温度范围，应对严苛现场环境
-
标准导轨安装或螺钉固定
1.3 技术参数
|
DI接口 |
DI |
4路干接点 |
|
触发电压 |
小于1V为逻辑1，大于2.5V为逻辑0 |
|
|
触发电流 |
小于1mA |
|
|
防雷防护 |
600W |
|
|
端口过压保护 |
30V |
|
|
DO接口 |
DO |
4路C型继电器 |
|
触点容量 |
3A / 250VAC；3A / 30VDC |
|
|
网络通信参数 |
通讯接口 |
RJ-45 |
|
速率 |
10/100M自适应 |
|
|
通讯协议 |
Modbus TCP |
|
|
嵌入协议 |
ARP，ICMP，IP，TCP，UDP，DHCP,DNS |
|
|
设置方式 |
设置程序 |
|
|
防雷防护 |
250W |
|
|
电源参数 |
电源规格 |
6-28VDC (推荐12VDC) |
|
功耗 |
60mA@12VDC |
|
|
防雷防护 |
3000W |
|
|
端口压保护 |
30V（可自恢复） |
|
|
工作环境 |
工作温度、湿度 |
-40~85℃，5~90%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~90%RH，不凝露 |
|
|
其他 |
尺寸 |
110mm*75mm*30mm |
|
*** |
6年*** |

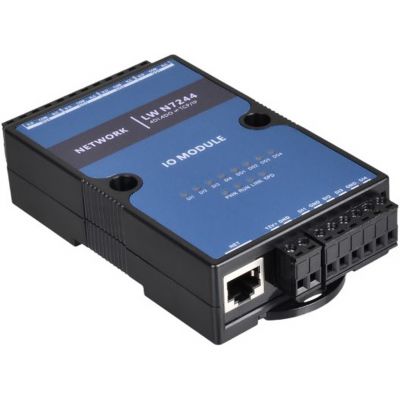

***网络型智能数字量采集器LW N7244图片：
